Автоматическая рулонная штора Somfy Sonesse 3/30

Одним из самых востребованных электроприводов для тканевых ролет есть Somfy Sonesse 40.

Автоматика c использованием Somfy Sonesse 40 используется в таких распространенных случаях:

♦  Управление шторой от проводного выключателя;

♦ Управление от реле ZigBee, ZWave и других умных реле;

♦ Управление ролетами от различных систем умного дома;

Основной особенностью Somfy для тканевых ролет есть Тишина работы с данным мотором и наличие надежных концевых положений, что важно для работы c выключателями 220 вольт и умными домами.

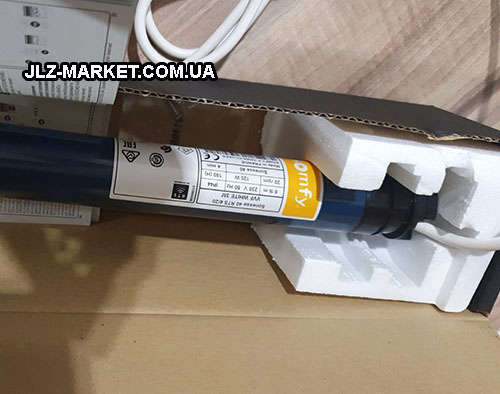

Характеристики электропривода для рулонных штор Somfy Sonesse

♦ Тип управления: Фазное управление 230 вольт.
♦ Максимальный крутящий момент: 3 Нм (для версии 6/20 - 6 н.м.)
♦ Скорость вращения: 30 об/мин.
♦ Уровень шума: Меньше 38 дБ – идеальное решение для спальни, офиса и дома;
♦ Напряжение питания: 230 В.
♦ Совместимость: Подходит для управления жалюзи, рулонных штор, римских штор и т.д.
♦ Защита от влаги IP 44

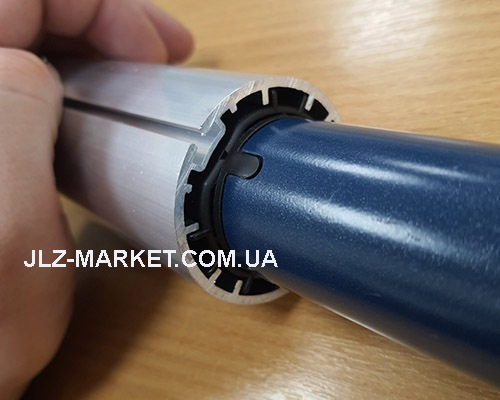

Двигатель устанавливается внутрь тканевой ролеты с помощью адаптера, который крепится внутри вала. Затем в него вставляется электропривод.

Sonesse 40 имеет наружный диаметр 38 мм, поэтому он идеально подходит для вала 40 мм.

Но с помощью адаптеров и экструдированных валов его возможно установить в систему и с трубой 50 мм от Coulisse (Нидерланды), и с 63 мм от Rollease Acmeda.

Это дает возможности изготовления изделий шириной до 4,5 метра и высотой до 6 метров.

Мощность двигателя Sonesse 95 Вт для модели 3/30 и 120 Вт для модели 6/20.

Изделием с данным электроприводом нельзя управлять рулонной шторой на пульте, так-как в нем нет встроенного приемника.

Но большим преимуществом есть управление подачей напряжения на обмотки мотора для движения вверх и вниз, что открывает большие возможности.

Управление электрической рулонной шторой от выключателя

Для управления Somfy Sonesse от выключателя необходимо выбирать только специализированные кнопки для жалюзи.

Они обязательно должны иметь блокировку от одновременного нажатия двух направлений вращения двигателя.

Такие клавиши есть во всех линейках современных производителей электрофурнитуры.

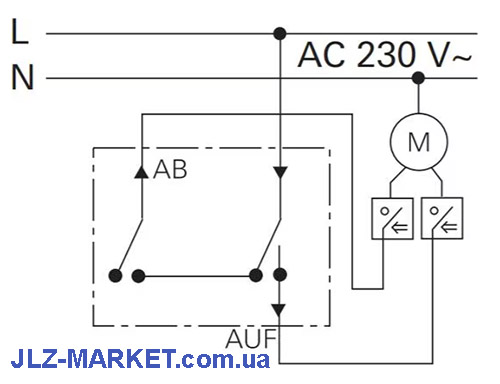

Например, схема подключения выключателя к рулонным шторах с электроприводом Gira 15800 выглядит так:

Управление шторой от выключателя это удобный и надежный вариант, которому не страшны помехи, а скорость срабатывания автоматической рулонной шторы всегда самая быстрая.

Часто клиенты не задумываются про выбор выключателя и поэтому им приходится постоянно держать нажатой кнопку до полного ее опускания или поднимания, что очень неудобно и не доставляет желаемый комфорт.

Важно знать что мотор для штор Sonesse 40 является асинхронным, на что нужно обращать при подключении реле для группового управления.

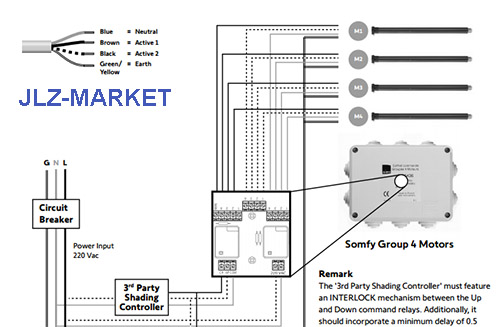

Для групп подключать изделия необходимо только через согласующие реле Somfy TR-2 или TR-4 в зависимости от выбранного количества.

Использования двигателя для штор Sonesse Somfy для умного дома

Частый вариантом использования автоматики Somfy и этого электродвигателя есть подключение к системе умный дом многих производителей.

Благодаря фазному управлению (то-есть он работает только при подачи напряжения питания 230 вольт) его возможно подключать к умным домам Legrand, Lenovo, Gira, Jung и протоколам Zigbee, Z-Wave и другим.

Подключение самой рулонной шторы здесь очень простое, так-как согласно схемы нарисованной выше у него всего 4 кабеля, одним из которых есть заземление.

Мощность автоматической рулонной штор от 95 до 120 Ватт в зависимотсти от выбранного двигателя.

Кабель для индивидуального подключения выводится 3*1.00 кв.мм (для группового изготавливаются схемы в привязке к индивидуальной задаче каждого проекта).

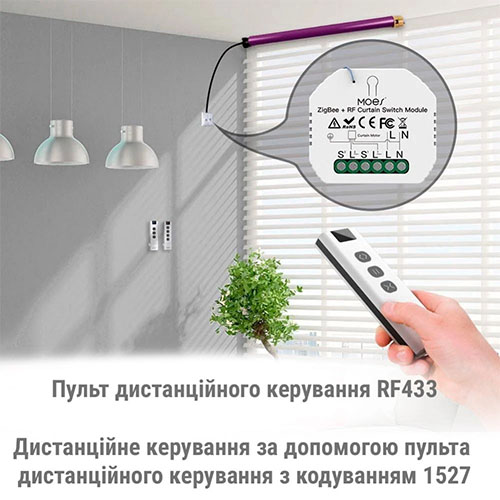

Рулонные шторы ZigBee с электроприводом Somfy Sonesse 40

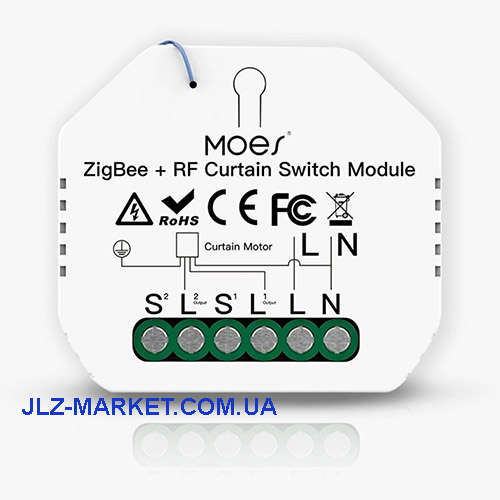

Для подключения управления умным домом по протоколам Zigbee автоматика Somfy работает через вспомогательное реле для управления жалюзи Zigbee.

Такие реле имеет любой производитель Zigbee устойств (Tuya, Tervix, Moes, Livolo и т.п.).

Подключив такое реле к автоматической шторе или жалюзи, вы открываете возможность управления пультом, смартфоном или голосовыми помощниками экосистемы Zigbee данного производителя (например Tuya Smart, Google Home, Home Assistant).

Это открывает возможности использования широкого ассортимента тканей и механизмов для рулонной шторы предлагаемой интернет-магазином JLZ-market.

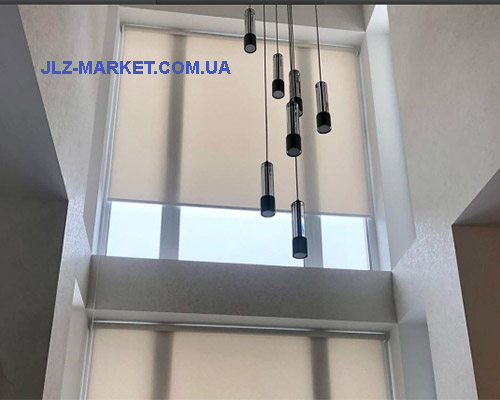

Тканевые ролеты Z-Wave c двигателем для штор Somfy Sonesse 40

Данные мотор подходит также для управления автоматикой умного дома Z-Wave.

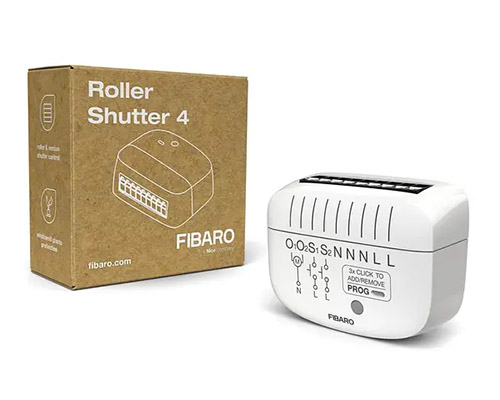

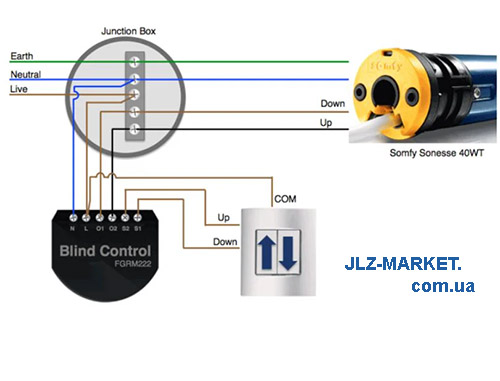

Для этого необходимо использовать реле RollerShutter Fibaro любой из версий (Shutter 2,3,4 и т.п.)

Данное реле возможно подключить как к самой тканевой ролете с электроприводом, так и к выключателю.

Преимущества Somfy здесь это сертификация привода для штор Sonesse для работы с Fibaro Z-Wave.

Хорошим плюсом системы Z-Wave есть ретрансляция сигнала от любого устройства системы к следующему, что дает устойчивый сигнал всего умного дома.

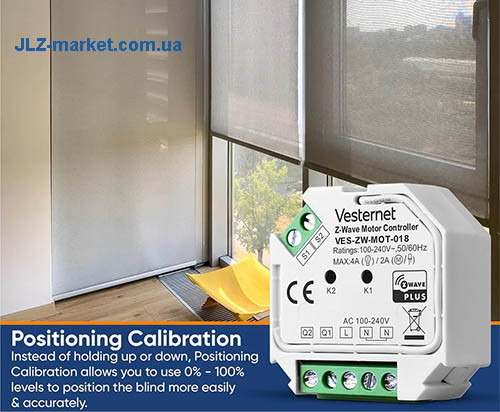

Такая схема подключения для тихоходной рулонной шторы Somfy работает и с другими производителями Z-wave систем, например Vesternet, который можно часто встретить для заказа на Amazon.

Как и другие Zwave устройства он работает с распространенными контроллерами, включая Hubitat, SmartThings и Home Assistant.

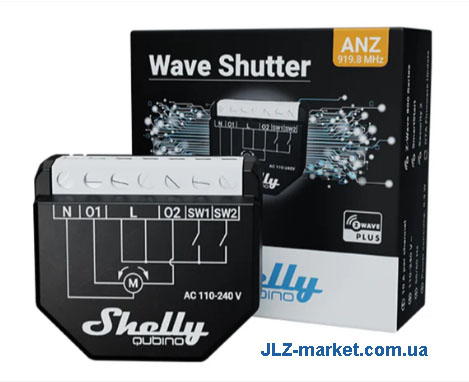

Также распространенным в Украине Z-wave устройством для управления шторами есть Shelly.

Схема подключения электропривода Somfy здесь даже нарисована на реле управеления жалюзи Shelly.

Из преимуществ это все тот же стандарт Zwave-800 и низкое потребление всего 0.3, а также дешевая цена этого устройства.

Работает с Gateway: Fibaro НС3 и HomeAssistant.

Управление по WiFi жалюзи и ролетами Somfy

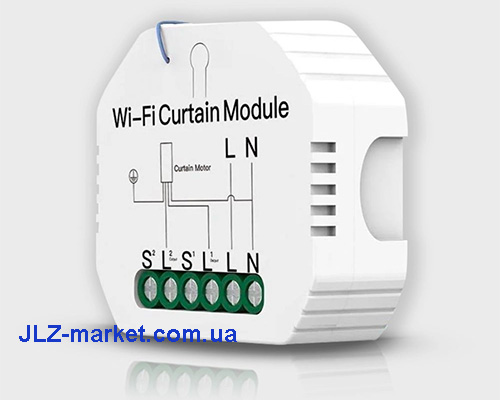

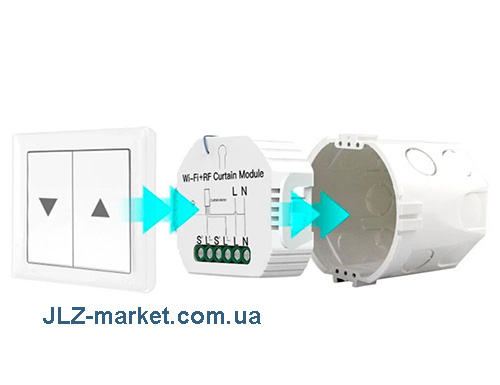

Простым и распространенным вариантом для умного дома в квартире есть реле WIFI.

Такие реле более простые и имеют не дорогую цену, а также не требуют каких-либо дополнительных Gateway или шлюзов для подключения.

Если вы хотит управлять просто шторами или ролетами, то это очень удобный вариант с очень простым подколючением реле управления.

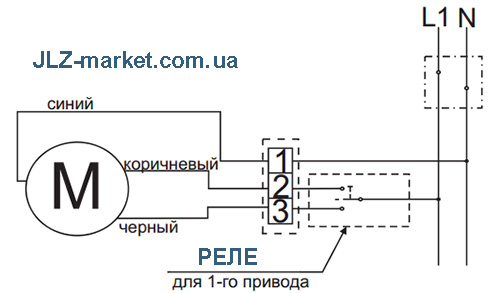

Данное реле, как и другие подобные реле Zigbee или Z-wave подключаются по такой схеме (если не используется выключатель).

Хотя использование выключателя - очень удобный вариант для двойного управления моторизированными рулонными шторами от смартфона по WIFI.

С уже оговоренным ранее требованием использовать специализированные жалюзные выключатели.

Если Вы не хотите использовать моторы ьез встроенного приемника, то в нашем ассортимнте есть рулонные шторы с WIFI управлением модели Dooya Smart.

Автоматические шторы Ajax с мотором Somfy Sonesse 40

Также электропривод Sonesse 40 возможно подключить к умному дому Ajax.

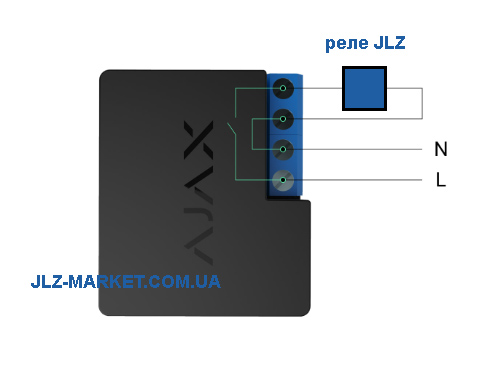

Для этого удобнее всего использовать реле WallSwitch Ajax и подключить к нему созданное JLZ маркет синхронизирующее реле.

Принцип управления электро шторами от умного дома AJAX будет по принципу - ВВЕРХ-СТОП-ВНИЗ-СТОП - ВВЕРХ .

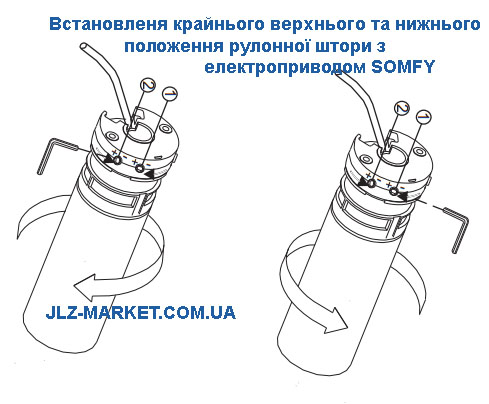

Так-как в моторе для жалюзи Somfy Sonesse есть механические концевые точки, то штора всегда дойдет то выставленного положения и остановится.

А время подачи напряжения для WallSwitch Ajax необходимо ограничить в консоли управления.
