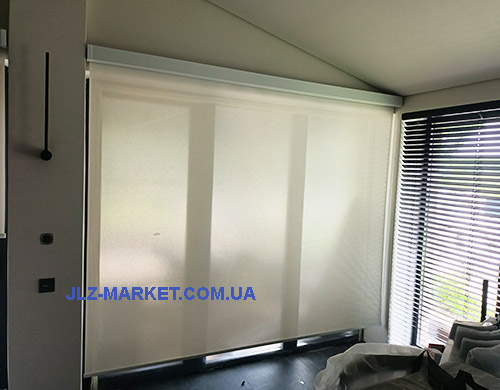

Somfy рулонні штори з електроприводом Sonesse 3/30 RTS

Одним із найбільш затребуваних електроприводів для тканинних ролет є Somfy Sonesse 40.

Автоматика з використанням Somfy Sonesse 40 використовується у таких поширених випадках:

♦ Управління шторою від провідного вимикача;

♦ Управління від реле ZigBee, ZWave та інших розумних реле;

♦ Управління ролетами від різних систем розумного будинку;

Основною особливістю Somfy для тканинних ролет є тиша роботи з даним мотором і наявність надійних кінцевих положень, що важливо для роботи з вимикачами 220 вольт і розумними будинками.

Характеристики електроприводу для рулонних штор Somfy Sonesse

♦ Тип керування: Фазне керування 230 вольт.
♦ Максимальний момент, що крутить: 3 Нм (для версії 6/20 - 6 н.м.)
♦ Швидкість обертання: 30 об/хв.
♦ Рівень шуму: Менше 38 дБ – ідеальне рішення для спальні, офісу та будинку;
♦ Напруга живлення: 230 В.
♦ Сумісність: Підходить для керування жалюзі, рулонних штор, римських штор тощо.
♦ Захист від вологи IP 44

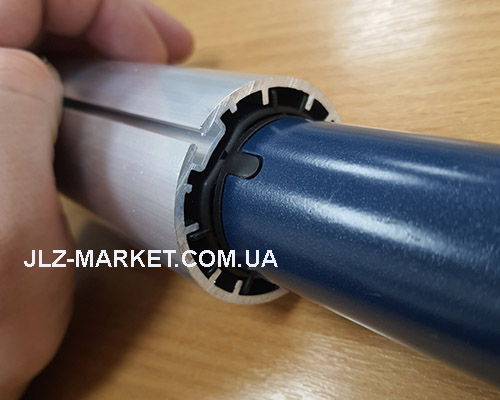

Двигун встановлюється всередину тканинної ролети за допомогою адаптера, що кріпиться всередині валу. Потім до нього вставляється електропривод.

Sonesse 40 має зовнішній діаметр 38 мм, тому він ідеально підходить для валу 40 мм.

Але за допомогою адаптерів та екструдованих валів його можна встановити в систему і з трубою 50 мм від Coulisse (Нідерланди), і з 63 мм від Rollease Acmeda.

Це дає можливість виготовлення виробів шириною до 4,5 метра та висотою до 6 метрів.

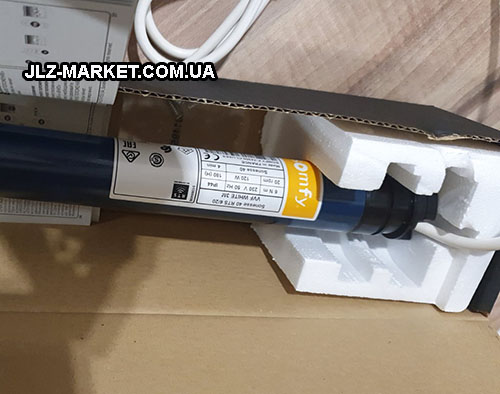

Потужність двигуна Sonesse 95 Вт для моделі 3/30 та 120 Вт для моделі 6/20.

Виріб з даним електроприводом не можна керувати рулонною шторою на пульті, так як в ньому немає вбудованого приймача.

Але великою перевагою є керування подачею напруги на обмотки двигуна для руху вгору і вниз, що відкриває великі можливості.

Управління електричною рулонною шторою від вимикача

Для керування Somfy Sonesse від вимикача необхідно вибирати лише спеціалізовані кнопки для жалюзі.

Вони обов'язково повинні мати блокування від одночасного натискання двох напрямків обертання двигуна.

Такі кнопки є у всіх лінійках сучасних виробників електрофурнітури.

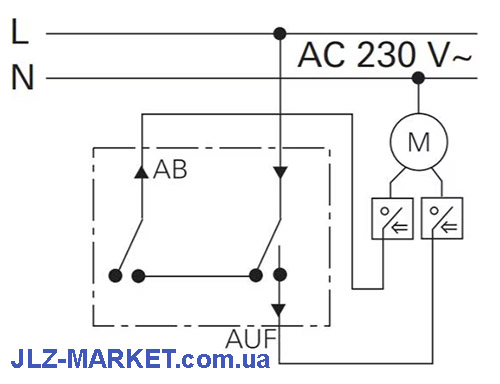

Наприклад, схема підключення вимикача до рулонних штор з електроприводом Gira 15800 виглядає так:

Управління шторою від вимикача це зручний варіант і надійний варіант якому не страшні перешкоди та швидкість спрацьовування автоматичної рулонної штори завжди найшвидша.

Часто клієнти не замислюються про вибір вимикача і тому їм доводиться постійно тримати кнопку натиснутою до повного її опускання або піднімання, що дуже незручно і не доставляє бажаний комфорт.

Важливо знати, що мотор для штор Sonesse 40 є асинхронним, на що потрібно звертати при підключенні реле для групового управління.

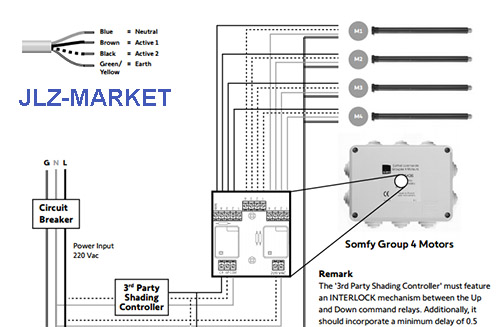

Для груп підключати вироби необхідно лише через узгоджувальні реле Somfy TR-2 або TR-4, залежно від вибраної кількості.

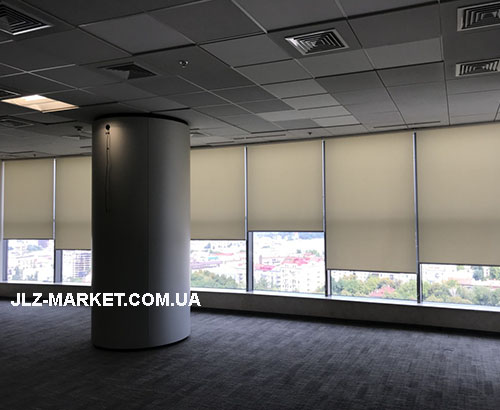

Використання двигуна для штор Sonesse Somfy для розумного будинку

Частим варіантом використання автоматики Somfy і цього електродвигуна є підключення до системи розумного будинку багатьох виробників.

Завдяки фазному управлінню (тобто він працює тільки при подачі напруги живлення 230 вольт) його можна підключати до розумних будинків Legrand, Lenovo, Gira, Jung і протоколів Zigbee, Z-Wave та іншим.

Підключення самої рулонної штори тут дуже просте, так як згідно зі схемою намальованої вище в нього всього 4 кабелі, одним з яких є заземлення.

Потужність автоматичної рулонної штор від 95 до 120 Ватт залежно від вибраного двигуна.

Кабель для індивідуального підключення виводиться 3*1.00 кв.мм (для групового виготовляються схеми у прив'язці до індивідуального завдання кожного проекту).

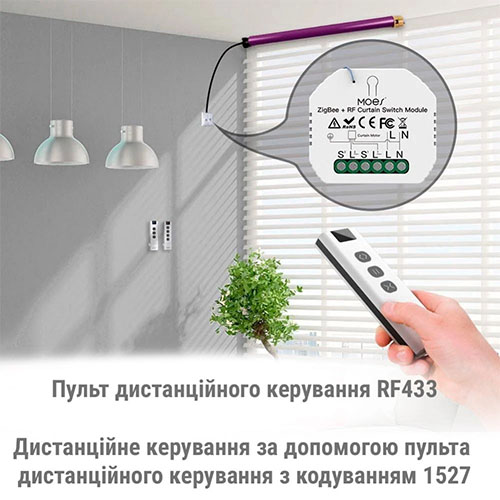

Рулонні штори ZigBee з електроприводом Somfy Sonesse

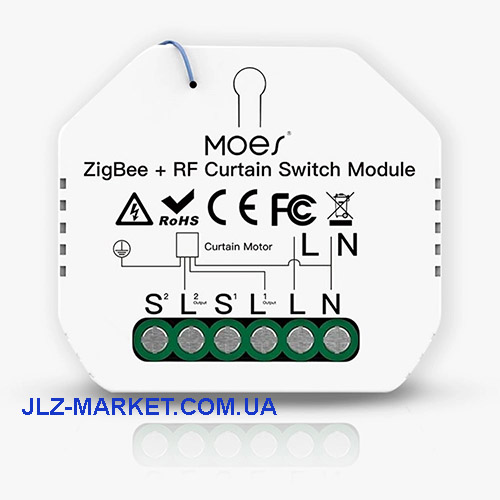

Для підключення керування розумним будинком за протоколами Zigbee автоматика Somfy працює через допоміжне реле для керування жалюзі Zigbee.

Такі реле має будь-який виробник Zigbee стійкий (Tuya, Tervix, Moes, Livolo тощо).

Підключивши таке реле до автоматичної штори або жалюзі, ви відкриваєте можливість керування пультом, смартфоном або голосовими помічниками екосистеми Zigbee цього виробника (наприклад Tuya Smart, Google Home, Home Assistant).

Це відкриває можливості використання широкого асортименту тканин та механізмів для рулонної штори, що пропонує інтернет-магазин JLZ-market.

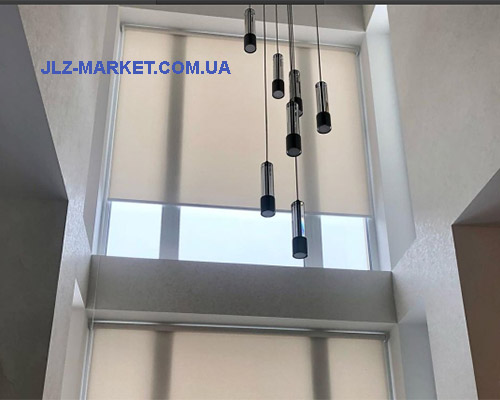

Тканинні ролети Z-Wave з двигуном для штор Somfy Sonesse 40

Дані двигун для ролет підходить також для управління автоматикою розумного будинку Z-Wave.

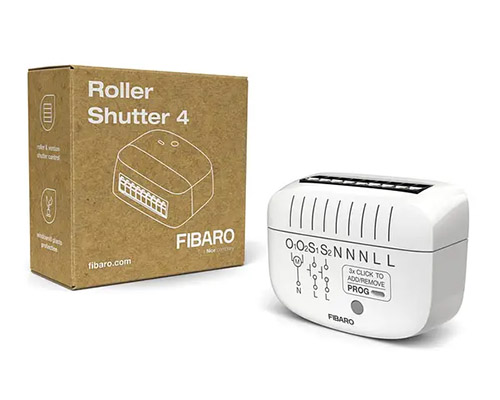

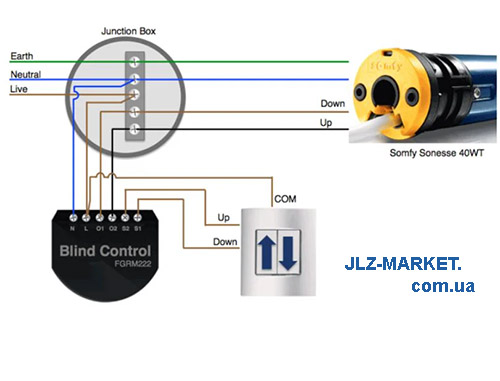

Для цього необхідно використовувати реле RollerShutter Fibaro будь-якої версії (Shutter 2,3,4 і т.п.)

Дане реле також можна підключити як до тканинної ролети з електроприводом, так і до вимикача.

Переваги Somfy тут сертифікація приводу для штор для роботи з Fibaro Z-Wave.

Хорошим плюсом системи Z-Wave є ретрансляція сигналу від будь-якого пристрою системи до наступного, що дає стійкий сигнал свого розумного будинку.

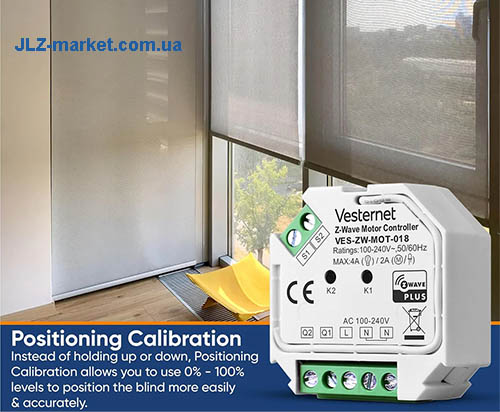

Така схема підключення для тихохідної рулонної штори Somfy працює і з іншими виробниками Z-wave систем, наприклад Vesternet, який можна часто зустріти для замовлення на Amazon.

Як і інші пристрої Zwave він працює з поширеними контролерами, включаючи Hubitat, SmartThings і Home Assistant.

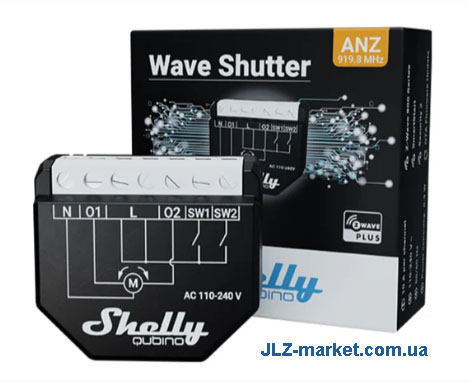

Також поширеним в Україні Z-wave пристроєм для керування шторами є Shelly.

Схема підключення електроприводу Somfy тут намальована на реле управління жалюзі Shelly.

З переваг це той самий стандарт Zwave-800 і низьке споживання всього 0.3, а також дешева ціна цього пристрою.

Працює з Gateway: Fibaro НС3 та HomeAssistant.

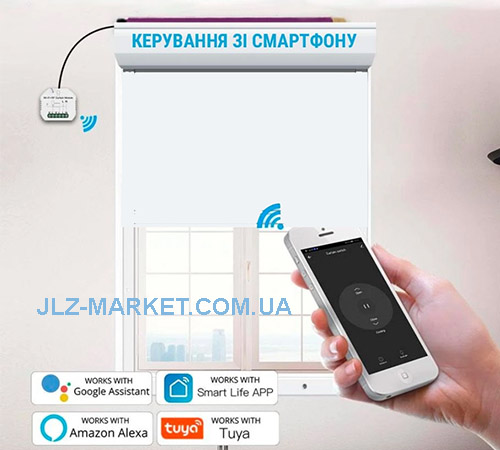

Управління жалюзі та ролетами Somfy по WiFi

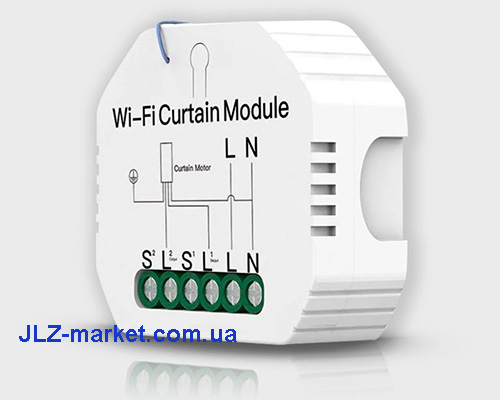

Простим та поширеним варіантом для розумного будинку є реле WIFI.

Такі реле простіші і мають не дорогу ціну, а також не вимагають будь-яких додаткових Gateway або шлюзів для підключення.

Якщо ви бажаєте керувати просто шторами або ролетами, то це дуже зручний варіант із дуже простим підколюченням реле управління.

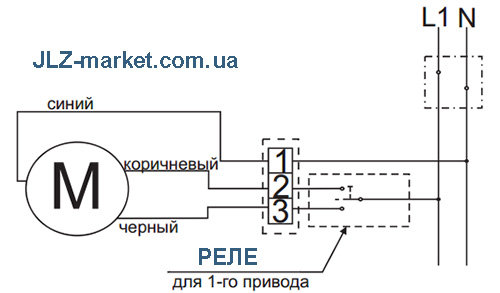

Дане реле, як і інші подібні реле Zigbee або Z-wave, підключаються за такою схемою (якщо не використовується вимикач).

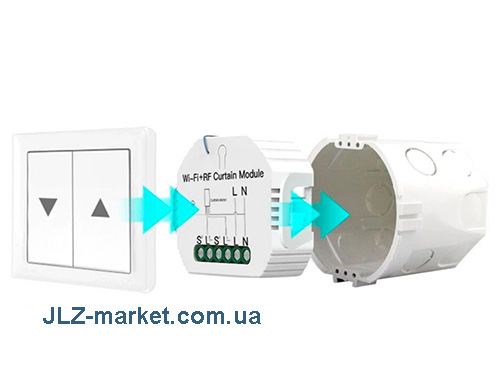

Хоча використання вимикача – дуже зручний варіант для подвійного керування моторизованими рулонними шторами від смартфона за WIFI.

З уже зазначеною раніше вимогою використовувати спеціалізовані жалюзні вимикачі.

Автоматичні штори Ajax з електроприводом Somfy

Також електропривод Sonesse 40 можна підключити до розумного будинку Ajax.

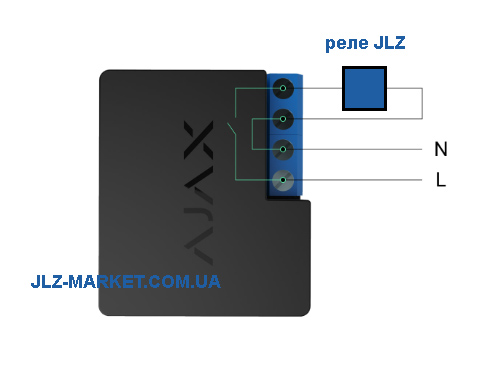

Для цього зручніше використовувати реле WallSwitch Ajax і підключити до нього створене JLZ маркет синхронізуюче реле

.

Принцип управління електро шторами від розумного будинку AJAX буде за принципом - ВВЕРХ-СТОП-ВНИЗ-СТОП - ВВЕРХ.

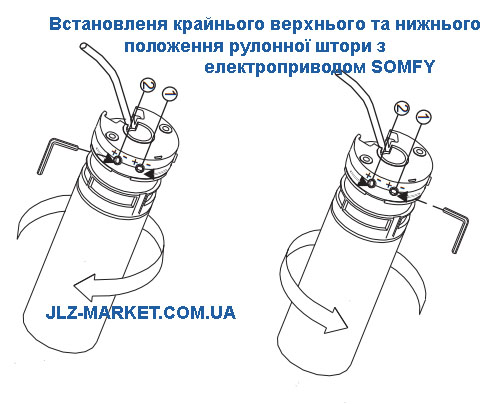

Так як у моторі для жалюзі Somfy Sonesse є механічні кінцеві точки, то штора завжди дійде до виставленого положення і зупиниться.

А час подавання живлення для WallSwitch Ajax необхідно обмежити в консолі управління.
