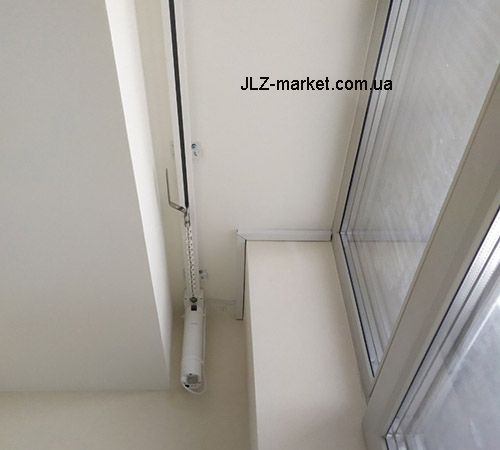

Автоматичний карниз Dooya з Вимикачем

Автоматичний карниз найвідомішого китайського виробника DOOYA - це якісна копія одного з провідних європейських брендів автоматизації з керуванням від вимикача або розумного будинку.

Основні переваги шторного карнизу Dooya Switch

♦ Відмінне співвідношення Ціна/Якість;

♦ Посилені армовані ремені із зусиллям на розрив у кілька тонн;

♦ Алюмінієвий карниз з відмінним порошковим фарбуванням;

♦ Мотор із фазним керуванням;

♦ Можливість керувати розумним будинком чи реле;

♦ Бігунки для системи з тихохідними роликами.

Фазне керування шторами від вимикача та розумного будинку

Крім відмінних технічних характеристик, дані електроприводи виглядають презентабельно і управляються за допомогою фазного управління 230 вольт.

Тому таким електрокарнизом для штор можна керувати від:

♦ практично будь-якого розумного будинку;

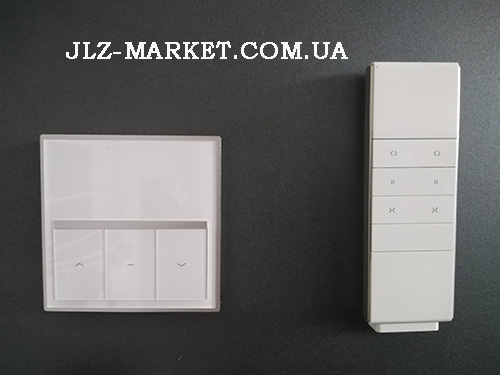

♦ настінних провідних вимикачів Jung, Berker, Schneider та інших;

♦ Розумні реле для штор (Curtaine Relay WIFI або Zigbee);

♦ сторонніх реле типу Ajax;

Комплектація карниза у стандартній комплектації:

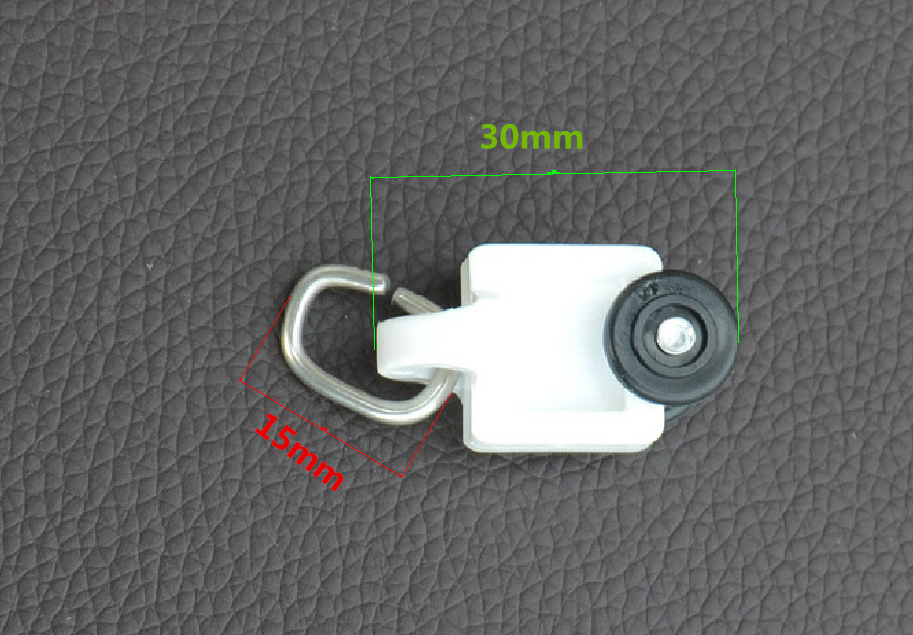

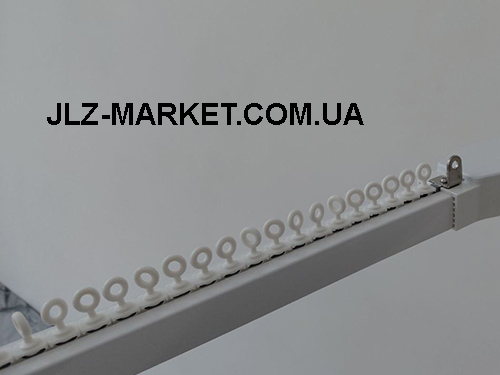

♦ 10-12 бігунків на кожен погонний метр карнизу:

Особливість бігунки Dooya Switch - це бігунки з вбудованими підшипниками-роликами і зниженим рівнем шуму, а також посиленим пластиковим фіксатором гачка для штори.

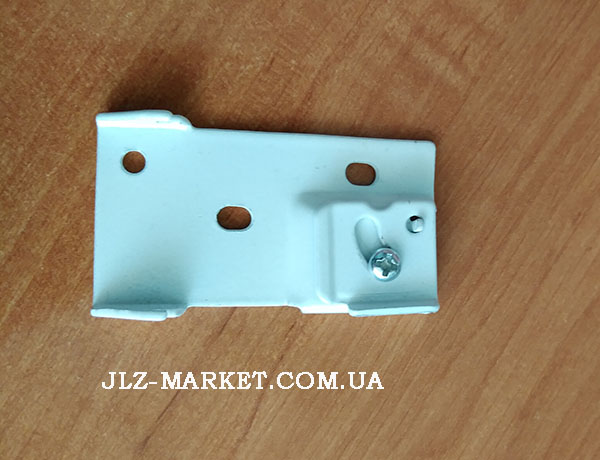

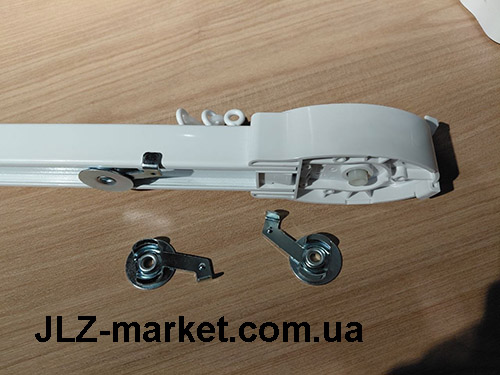

♦ Кронштейни стельові через кожні 50 см карнизу.

Що важливо ми комплектуємо кронштейнами прихованого монтажу в білому кольорі для систем білого кольору і хромовані для чорних карнизів.

Цей кронштейн дуже зручний для монтажу в нішах із посиленим затискачем на гвинті та з отворами для різного типу монтажу.

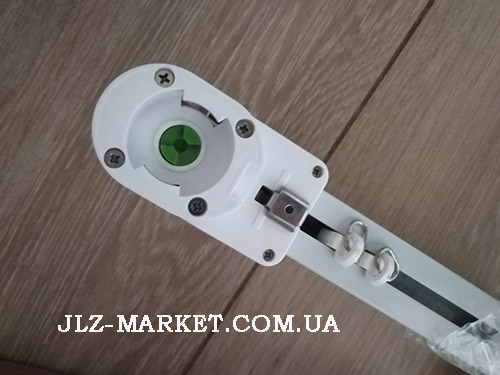

♦ Профіль індивідуального розміру на замовлення з надійними закінченнями, в які встановлюється мотор для штори:

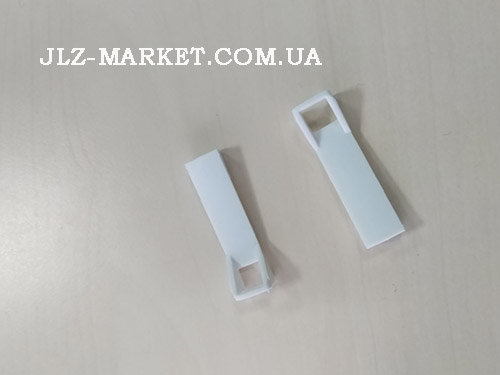

♦ Гачки для обертання двигуна шторою:

Для фіксації штори на моторі, для прихованого знаходження в комплекті вкладаються спеціальні гачки.

Мотори для важких штор у розумному будинку

JLZ використовує два типи двигунів залежно від розміру та ваги штори:

♦ Стандартний двигун з вагою до 40 кг. і вбудованим приймачем;

♦ Посилений двигун для важких штор до 70 кг. і вбудованим приймачем;

У кожному з цих варіантів вбудований модуль фазного управління, як найпростіший і найнадійніший блок управління шторою.

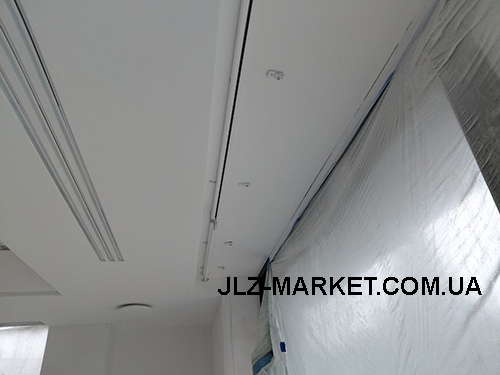

Наша стельова шина по якій рухається штора розрахована на вем тканини більше 100 кг, тому при важких шторах або високих вікнах встановлюється або посилений мотор, або два двигуни "тандем", що працюють в спареному режимі.

Розміри електрокарніза з керуванням від кнопки Dooya

Розміри карнизу з автоматичним керуванням:

Даний електрокарниз не може керуватися від пульта або смартфона, оскільки не має вбудованого приймача або модуля зворотного зв'язку.

Але для цього у нашому асортименті є автоматичний карниз Dooya Smart WIFI.

Цей модуль називається Connector Dooya.

Додаток до нього можна завантажити на PlayMarket та Appstore з назвою CONNECTOR.

Крім двох вище перерахованих двигунів Dooya з вбудованими приймачами в нашому асортименті також є фазний мотор для штор для керування від вимикача 220 вольт або системою розумний будинок - також працюючими за цим принципом.

Як керувати електроприводом для штор Dooya Switch

З мотора виходить 4-х житловий кабель - синій, коричневий, чорний та жовто-зелений.

Де СИНІЙ - це НУЛЬОВИЙ провід, а КОРИЧНЕВИЙ і ЧОРНИЙ - підключення фази протилежних напрямків.

Принцип підключення показаний на схемі:

Саме таку логіку розуміють більшість розумних будинків, де за часом тримання фази 230 вольт можна виставляти як розумні сценарії, так і інші можливості управління шторами.

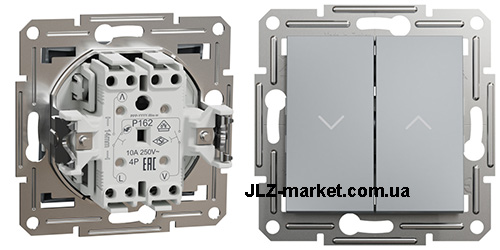

За такою ж схемою працюють і вимикачі для жалюзі.

Вони мають контакти для підключення кнопок управління напрямом відкрити і закрити.

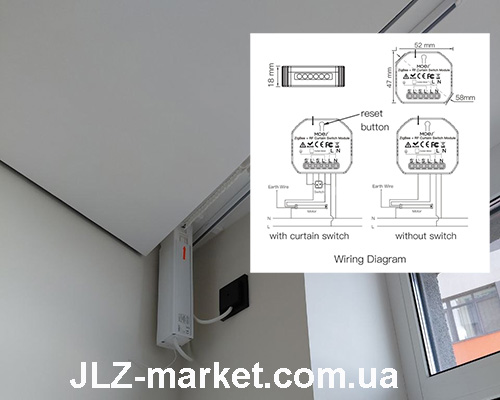

Причому при необхідності звичайний вимикач можна зробити простим розумним будинком, встановивши разом з ним реле для штор.

Наприклад MOES Curtains relay чи інші.

Вони можуть бути як із дублюванням управління від вимикача, так і без нього.

Особливості керування електричними шторами по фазі 230 вольт

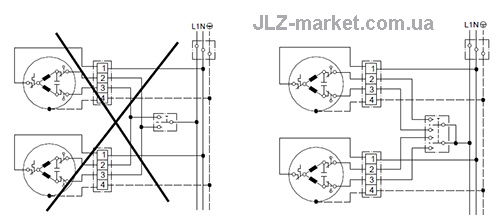

Важливою характеристикою карнизом та жалюзі з керуванням від 230 вольт є неможливість групового поєднання без узгоджувальних пристроїв.

Наприклад, описане вище Сurtains Relay за наявності вимикача є одним із таких пристроїв.

Якщо ж Ви хочете керувати кількома карнизами від однієї кнопки, необхідно підключати їх на окремі контактні групи або об'єднувати за допомогою TR2 або TR4.

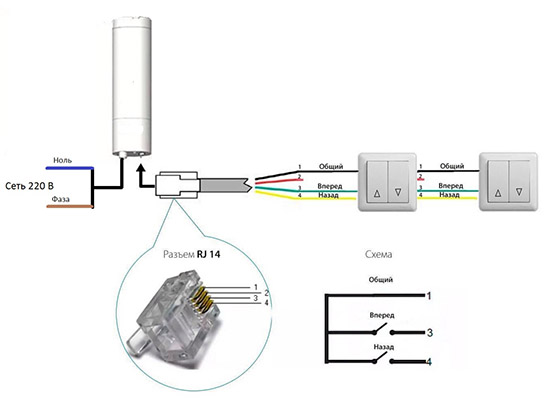

Або використовувати електрокарнизи з керуванням по сухому контакту, де не потрібно використовувати узгоджувальні реле.

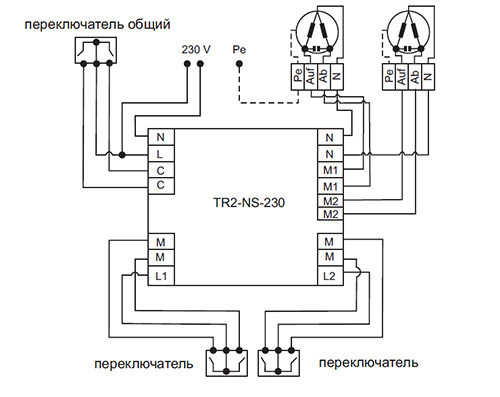

Підведення груп кабелів для підключення двигуна до TR2 таке:

Це реле підходить до будь-яких електроприводів, як для Forest , так і для електричного карниза Somfy.
